户内采用散热器供暖的系统

1）供暖系统形式① 水平双管式系统，见图2.14。

图2.14　水平双管式系统

1—户内热力入口；2—恒温阀

② 水平单管跨越式系统，见图2.15。

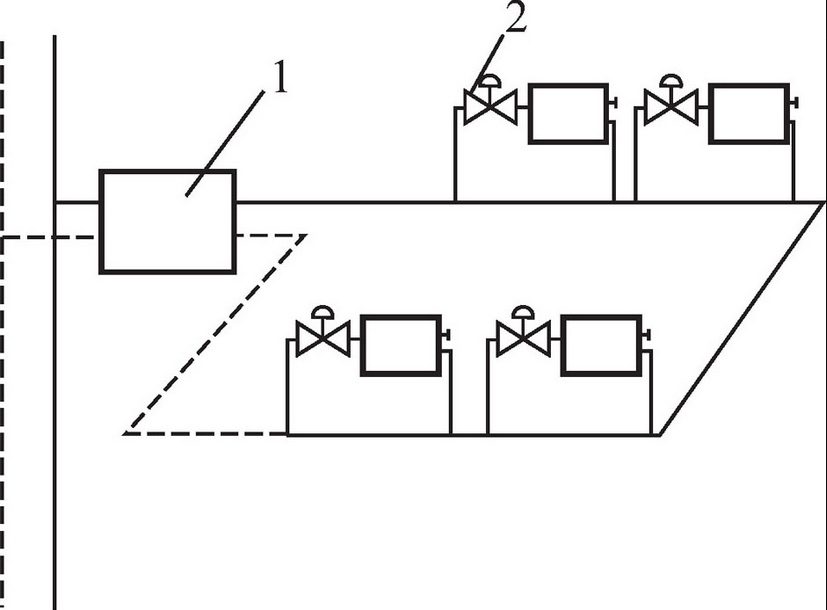

图2.15　水平单管跨越式系统

1—户内热力入口；2—恒温阀

③ 水平放射式系统，见图2.16。

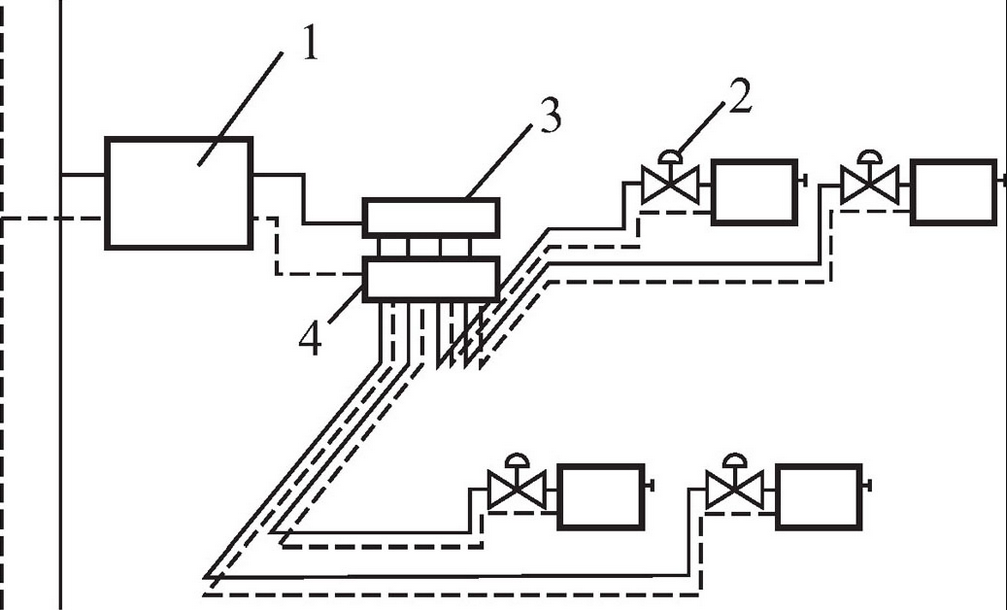

图2.16　水平放射式系统

1—户内热力入口；2—恒温阀；3—分水器；4—集水器

双管系统具有良好的变流量特性和较好的调节特性，因此户内系统采用双管形式要优于单管跨越式系统。采用水平双管式和水平单管跨越式，散热器支管与干管连接处的埋地管接件应与管道同材质，采用热熔接连接方式。

放射式系统户内设分、集水器，散热器之间相互并联，支管均为埋地敷设，一般均外加套管，造价较高，其作用既可以保温，又可以保护管道，还可以解决管道的热膨胀问题。

（2）散热器的布置与安装

① 散热器的安装位置　采用分户热计量后的供暖系统形式与传统的供暖系统形式相比有了变化。散热器的布置应考虑避免户内管道穿过阳台门和进户门，应尽量减少管路的安装，散热器也可安装在内墙不影响散热效果。为了达到分室温控的目的，应在每组散热器的连接支管上安装温控阀，并根据具体情况选择温控阀的型号。温控阀内有内置传感器和外置传感器两种，外置传感器也称远程传感器，其远程长度可到8m，可将其安装在能正确测试房间温度的地方。传统的供暖系统中供水干管末端最高点设排气阀排气，而分户计量的系统一般采用水平式系统，排气需在散热器处考虑，一般应在每组散热器末端设置排气阀。

② 散热器形式　普通散热器水流通道内含有黏砂。为保证热量表、温控阀正常运行，避免堵塞，宜采用内腔无砂型散热器。
