高层住宅建筑分户热计量供暖系统

空气能热水器厂家对于新建高层住宅建筑分户热计量供暖系统形式，可在垂直方向上分成两个或两个以上的独立系统，即竖向分区。竖向分区供暖系统应考虑所选散热器的承压能力、管材特性、室外管网的压力和系统水力计算的平衡情况确定每区内的极限楼层数。每区可在户外公共空间设置共用立管，为满足用户的调节要求，共用立管为双管式。每户从共用立管上单独引出供、回水水平管，户内可采用水平式散热器供暖系统和低温热水地板辐射供暖系统，每户形成一个相对独立的循环环路。这种方式可实现分户调节，舒适性比较好，且户内系统的阻力较大，易于实现供暖系统的平衡和稳定。在每户入口处设置热量表以计量用热量，并在每栋或几栋住宅的热力入口处设一个总热量表。对于共用立管及每户的调节、计量装置可设于楼梯间的管道井内，并采取保温及保护措施，每层设置供抄表及维修用的检查门。

户外共用立管采用双管式可以满足用户的调节要求，但最大的问题是垂直失调问题，楼层越多，重力作用产生的附加压力影响就越大，在不额外设置平衡元件的情况下，应尽量减少垂直失调问题，实现好阻力平衡。户外共用立管的形式可以有双管下供下回同程式（图2.11）、双管下供下回异程式（图2.12）。采用双管下供下回同程式，各层循环环路长度相等，阻力近似相同，由于重力作用产生的上层大于下层的附加压力不容易克服，垂直失调问题无法解决。采用下供下回异程式，上层循环环路长度长阻力大，下层循环环路长度短阻力小，刚好抵消重力作用产生的上层大于下层的附加压力，减小垂直失调问题。因此，在高层住宅建筑供暖系统中，双管下供下回异程式是首选形式。

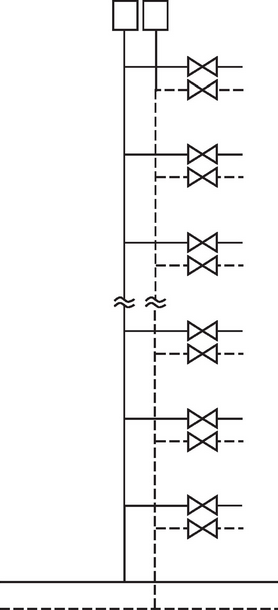

图2.11　双管下供下回同程式

图2.12　双管下供下回异程式

为了达到分户热计量的目的，热计量系统应采用有效的控制方式，灵活地控制室温，以保证用户对室温的要求，如可以采用手动调节或自动恒温调节的方法调节室温。热计量系统还应该准确可靠地计量用热量，以便按用热量的多少进行计量收费。热量计安装在供、回水管上均可以达到计量的目的，但是由于热量计中有流量计量装置，因此为避免户内系统丢水损失热量，热量计应安装在供水管路上，而温度传感器应安装在进、出户的供回水管路上。户内热力入口装置见图2.13。

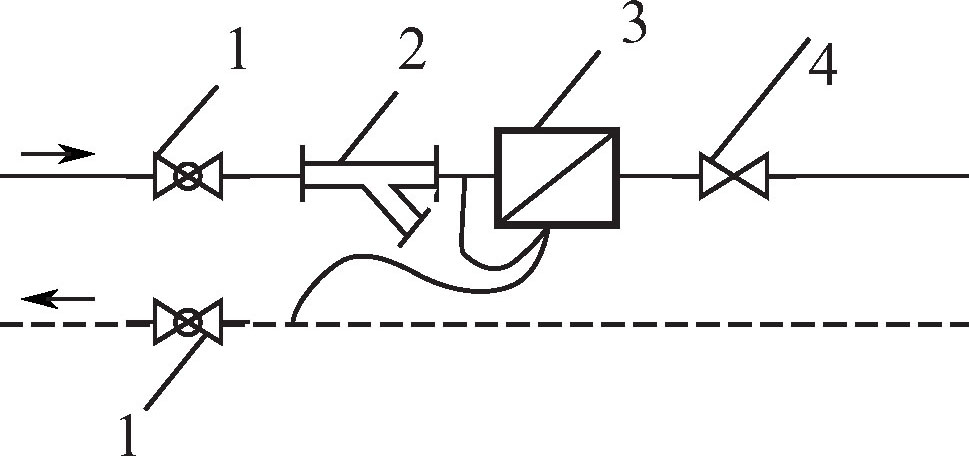

图2.13　户内热力入口装置

1—锁闭阀；2—过滤器；3—热量表；4—调节阀
