全国服务热线空气能热水器厂家在做低温热水地板辐射供暖，由于其舒适、节能、有利装修和分户热计量等显著优点，在高层住宅建筑分户热计量供暖系统中得到广泛应用。低温热水地板辐射供暖的结构如图2.17所示。
图2.17 地板辐射供暖结构
（1）低温热水地板辐射供暖的特点 低温热水地板辐射供暖是将供暖管道埋设在地板或楼板混凝土中的供暖形式，与采用散热器的对流供暖相比有以下特点。
① 室内人体受到辐射热和环境温度的综合作用，人体感受到的实感温度可比室内实际环境温度高2～3℃。即在相同舒适感的前提下，采用低温热水地板辐射供暖时的室内空气温度可比采用散热器供暖时低2～3℃，室温降低的结果可减小供暖热负荷，相应减少能源消耗。
② 室温沿房间高度方向由下而上逐渐降低，给人以脚暖头凉的感觉，满足人体生理特点，无效热损失小。
③ 由于地面层与混凝土层的蓄热量大，间歇供暖时室内温度波动小，热稳定性好。
④ 可在每户的分水器前安装热量表进行分户热计量，还可以通过分、集水器上的环路控制阀门调节室内温度。
⑤ 不需要在室内布置散热设备，不占室内面积，便于室内家具布置。
⑥ 减少了对流散热量，降低了室内空气的流动速度，避免了室内尘土的飞扬，有利于改善室内卫生条件。
（2）热负荷计算 当房间全部采用低温热水地板辐射供暖时，热负荷计算中不计算地面热损失。在相同舒适条件下宜将室内计算温度降低2℃，或将按常规对流供暖计算的热负荷乘以0.9～0.95的修正系数（寒冷地区取0.9，严寒地区取0.95）。
当低温热水地板辐射供暖用于房间局部区域供暖、其他区域不供暖时，房间耗热量可按全面辐射供暖所需散热量乘以局部区域供暖耗热量的计算系数确定，局部区域供暖耗热量的计算系数见表2.10。供暖区面积与房间总面积的比值在0.20～0.80之间时，计算系数按插入法确定。
表2.10 局部区域供暖耗热量的计算系数
（3）管材的选择与系统设计
① 埋设在地板或楼板混凝土中的加热管，应根据耐用年限要求、使用条件等级、热媒温度和工作压力、系统水质要求、材料供应条件、施工技术条件和投资费用等因素，选用交联铝塑复合（XPAP）管、聚丁烯（PB）管、交联聚乙烯（PE-X）管、无规共聚聚丙烯（PP-R）管。
② 低温热水地板辐射供暖的供水、回水温度应经计算确定。民用建筑的供水温度不应超过60℃，供、回水温差宜小于或等于10℃。供暖系统工作压力不宜大于0.8MPa。
③ 低温热水地板辐射供暖的有效散热量应经计算确定，并应计算室内设备、家具等覆盖物对散热量的折减。
④ 低温热水地板辐射供暖系统的阻力应计算确定。加热管内水的流速不应小于0.25m/s，同一集配装置的每个环路的加热管长度应尽量接近，每个环路的阻力不宜超过30kPa。低温热水地板辐射供暖系统的分水器前应设阀门及过滤器，集水器后应设阀门；分水器、集水器上应设放气阀；系统配件应采用耐腐蚀材料。

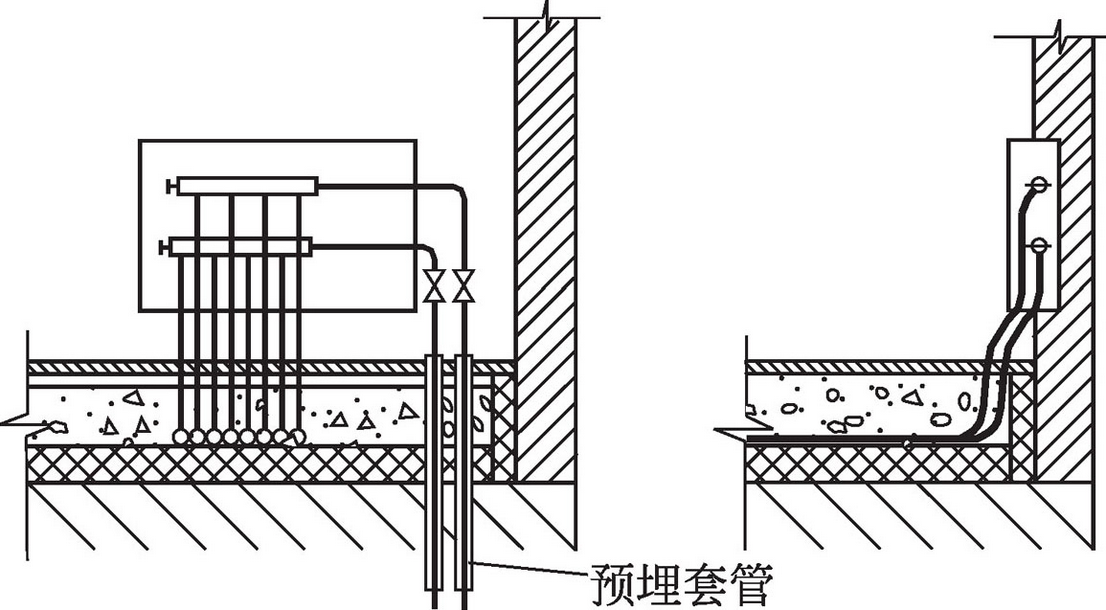

分、集水器安装示意见图2.18。
⑤ 低温热水地板辐射供暖的加热管铺设在土壤上时，绝热层以下应做防潮层；加热管铺设在潮湿房间（如卫生间、厨房和游泳池等）内的地面下时，填充层以上做防水层。
