双线式供暖系统

空气能热水器厂家告诉大家高层建筑的双线式供暖系统有垂直双线式单管系统（图1）和水平双线式单管系统（图2）两种形式。

图1　垂直双线供暖系统

1—双线立管；2—散热器；3—截止阀；4—排水阀；5—节流孔板；6—调节阀；7—集气罐

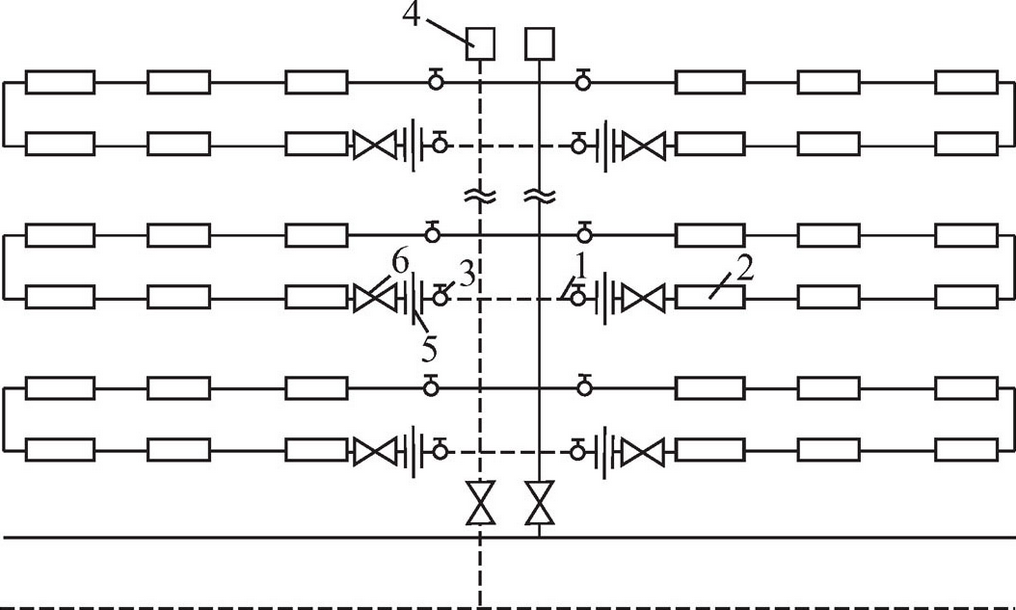

图2　水平双线供暖系统

1—双线水平管；2—散热器；3—截止阀；4—集气罐；5—节流孔板；6—调节阀双线式供暖系统的散热器通常采用承压能力较高的蛇形管或辐射板（单块或砌入墙体形成整体式结构）。

垂直双线式单管系统由于散热器立管由上升立管和下降立管组成，各层散热器的热媒平均温度近似相同，有利于避免系统垂直失调。但由于由立管组成的散热器阻力较小，易引起水平失调，可考虑在每根立管末端设置节流孔板，以增大立管阻力，或采用同程式系统减轻水平失调现象。

水平双线式单管系统在水平方向上各组散热器内的热媒平均温度近似相同，可避免系统水平失调，但易出现垂直失调现象。可在每层水平管上设置调节阀进行分层流量调节，或在每层水平管末端设置节流孔板，以增大水平管阻力，减轻垂直失调现象。
