供暖系统中设断流器和阻旋器的分区式系统

空气能热水器厂家下图为设断流器和阻旋器的分区式系统，又称高层建筑无水箱直连供暖系统。该系统高区水与外网直接连接，在高区供水管上设加压水泵，以保证高区系统循环所需压力，水泵出口处设有止回阀。高区采用倒流式系统形式，有利于排除系统内的空气，并且可减小上热下冷的垂直失调现象。

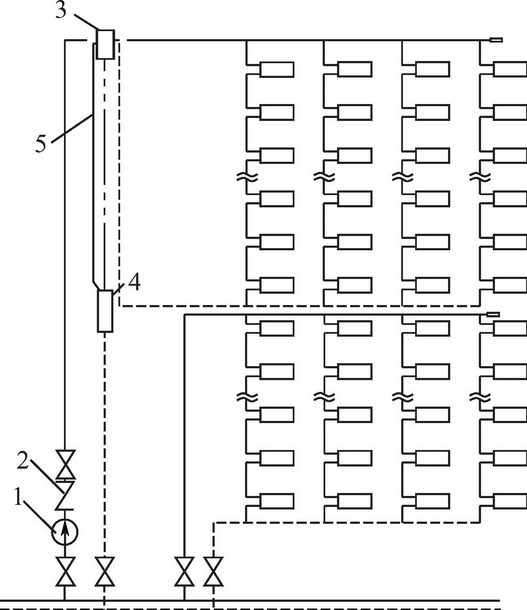

无水箱直连供暖示意（一）

1—加压泵；2—止回阀；3—断流器；4—阻旋器；5—连通管

无水箱直连供暖示意（二）

1—加压泵；2—止回阀；3—断流器；4—阻旋器；5—连通管

无水箱直联供暖系统中断流器安装在高区回水管路的最高处，系统运行时，高区回水流入断流器内，使水高速旋转，流速增加，压力降低，此时断流器可起减压作用。当回水下落到低处阻旋器内时，水停止旋转，流速恢复正常，并使该点压力维持在室外管网的静水压力，以使阻旋器之后的回水压力能够与低区压力平衡。阻旋器垂直串联安装在断流器下部，高度为室外管网静水压线的高度。它们之间设置连通管，将到达阻旋器后高速旋转的水流因停止旋转而产生的大量空气，通过连通管上升至断流器，并通过断流器上部的自动排气阀排出。当系统停止运行时，流入断流器的回水量减少，断流器至阻旋器这段管道中的水流随之断开。同时，高区加压水泵停止运行后，加压水泵出口的止回阀将高区供水与外网隔绝。这样，无论系统运行还是静止，都保证了高、低区系统的隔绝。

该系统高、低区热媒温度相同，运行平稳可靠，便于运行管理，适用于不能设置热交换器和双水箱的高层建筑热水供暖系统。该系统中的断流器和阻旋器需设在管道井或辅助房间（水箱间、楼梯间、走廊等）内，以防噪声。无水箱直连供暖系统与大气直接相通，属开式系统，在采用钢制散热器的供暖系统中不应使用。
